QK-VGH/VGL V1.0 Voltaj Regülasyon Kartı 4K IN 2K FHD IN Panel Test Kiti
QK-VGH/VGL V1.0 Voltaj Regülasyon Kartı 4K IN 2K FHD IN Panel Test Kiti Özellikleri
QK-VGH/VGL V1.0 Voltaj Regülasyon Kartı, LCD ve LED televizyon panel onarım süreçlerinde karşılaşılan voltaj tutarsızlıklarını ortadan kaldırmak için geliştirilmiş profesyonel bir arıza tespit ve kalibrasyon kitidir. 4K IN ve 2K Full HD IN yüksek çözünürlüklü panel desteği sunan bu özel modül, ekran üzerindeki çizgi, görüntü gitmesi veya renk bozulmaları gibi karmaşık arızaların kaynağını hızlıca tespit etmenizi sağlar. Televizyon teknik servisleri ve profesyonel panel tamircileri için zaman kaybını önleyen vazgeçilmez bir teknik ekipmandır.
Ürünün çalışma mekanizması, TV panellerinde kristal sıvı hücrelerini süren VGH (Gate High) ve VGL (Gate Low) kritik voltaj seviyelerini hassas şekilde regüle etme prensibine dayanır. Zengin modüler adaptör kartları, FFC/FPC bağlantı aksesuarları ve T-CON test arabirimleri sayesinde farklı panel bağlantı tipleri ve T-CON kartları ile tam uyum sağlar. Online voltaj ayarlama desteği sunan dayanıklı PCB mimarisi, müdahaleler sırasında yüksek kararlılık ve güvenilir sonuçlar elde edilmesine olanak tanır.
Kullanım Alanları ve Sağlık Kullanım Faydaları
Bu ürün geniş spektrumlu çalışma mekanizması sayesinde kullanıcının birçok farklı ihtiyacına yanıt verir:
- Hassas Voltaj Kalibrasyonu ve Doğru Teşhis: Panellere iletilen VGH ve VGL voltajlarının tam değerinde ayarlanmasını sağlayarak yanlış parça değişimi riskini engeller, yüksek yedek parça maliyetlerini ortadan kaldırır.
- 4K ve FHD Panel Onarım Standartlaşması: Hem 4K hem de 2K Full HD ekran mimarilerine doğrudan entegre olabilmesi sayesinde teknik servislerde operasyonel karmaşayı bitirir ve servis süreçlerinde zihinsel konfor sağlar.
- T-CON ve Panel Test Güvenliği: Kararlı güç beslemesi ve modüler yapısı ile kart testlerini güvenle gerçekleştirmenizi sağlar, arıza arama süreçlerinde yaşanan zaman kaybını ve stresi en aza indirir.
Kullanım Talimatları ve Uygulama Rehberi
- Ürünün Hazırlanması: QK-VGH/VGL V1.0 kitini kutusundan çıkarın. Onarım yapılacak TV panelinin mimarisine (4K veya 2K FHD) uygun adaptör kartı ve FFC/FPC kablolarını belirleyiniz.
- Doğru Başlatma Kullanım: Ana kontrol kartını kutu içeriğinde gelen güç adaptörü ile besleyin. Panel ve T-CON kartından gelen bağlantı kablolarını doğru yönlerde modüler karta bağlayarak sistemi aktif hale getirin.
- Hız Mod Ayar Seçenekleri: Kart üzerindeki voltaj regülasyon noktalarını ve trimmer/potansiyometre aksamlarını kullanarak VGH ve VGL değerlerini panele uygun seviyeye hassas şekilde kalibre edin.
- Uygulama Şekli Dikkat Edilecekler: FFC şerit kabloları konnektörlere takarken pinlerin tam oturduğundan ve ters bağlanmadığından emin olunuz. Voltaj ölçümlerini dijital multimetre ile doğrulayarak ilerleyiniz.
- Bakım: PCB yüzeyini ve altın kaplama konnektör uçlarını toz ve oksitlenmeden korumak için izopropil alkol ve yumuşak bir fırça ile nazikçe temizleyiniz. Esnek FFC kabloları aşırı katlamayınız.
Teknik Özellikler
- Marka Model: QK-VGH/VGL V1.0
- Ürün Tipi: VGH / VGL Voltaj Regülasyon ve Panel Test Kiti
- Giriş Desteği: 4K IN / 2K Full HD IN Çözünürlük Standartları
- Kullanım Amacı: VGH/VGL Regülasyonu, T-CON Kart Testleri, Panel Voltaj Kalibrasyonu ve Arıza Tespiti
- Tasarım Yapısı: Modüler Adaptör Kartlı, Online Voltaj Ayar Destekli Yeşil/Siyah Dayanıklı PCB
- Güvenlik Sertifika: Voltaj Dalgalanmalarına Karşı Korumalı Hassas Regülasyon Mimarisi
Paket İçeriği

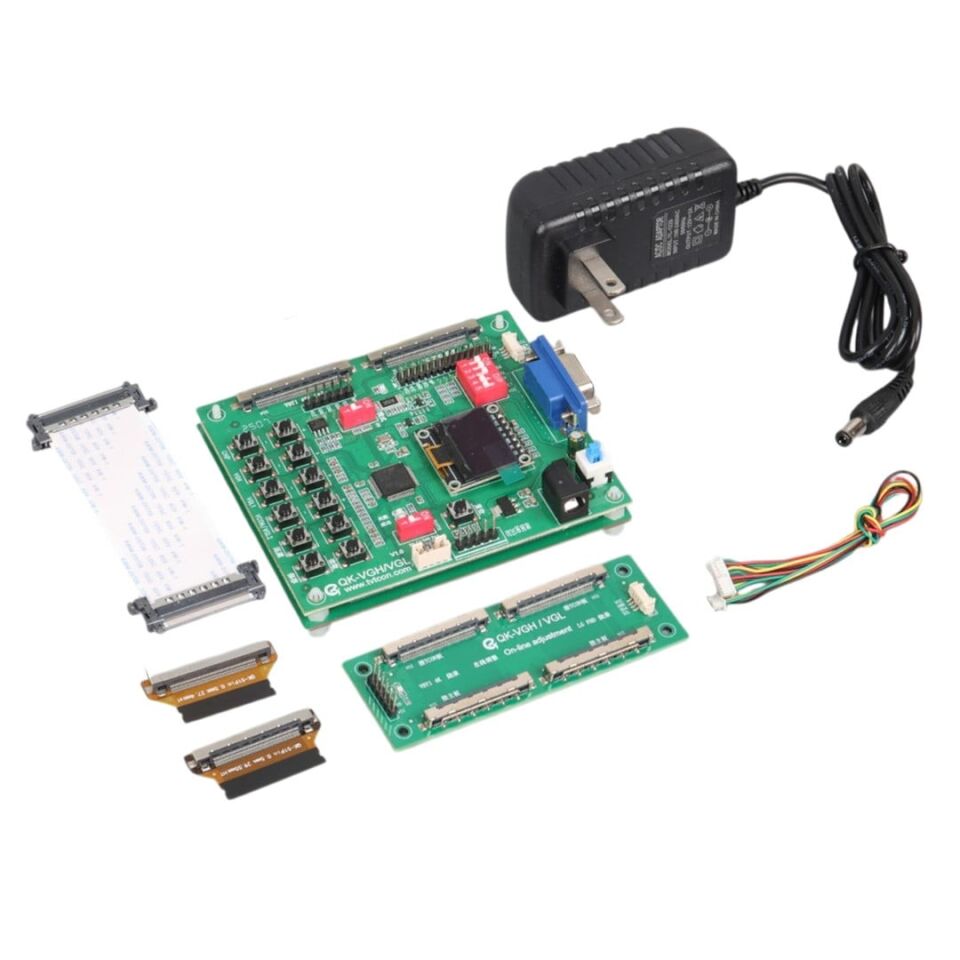

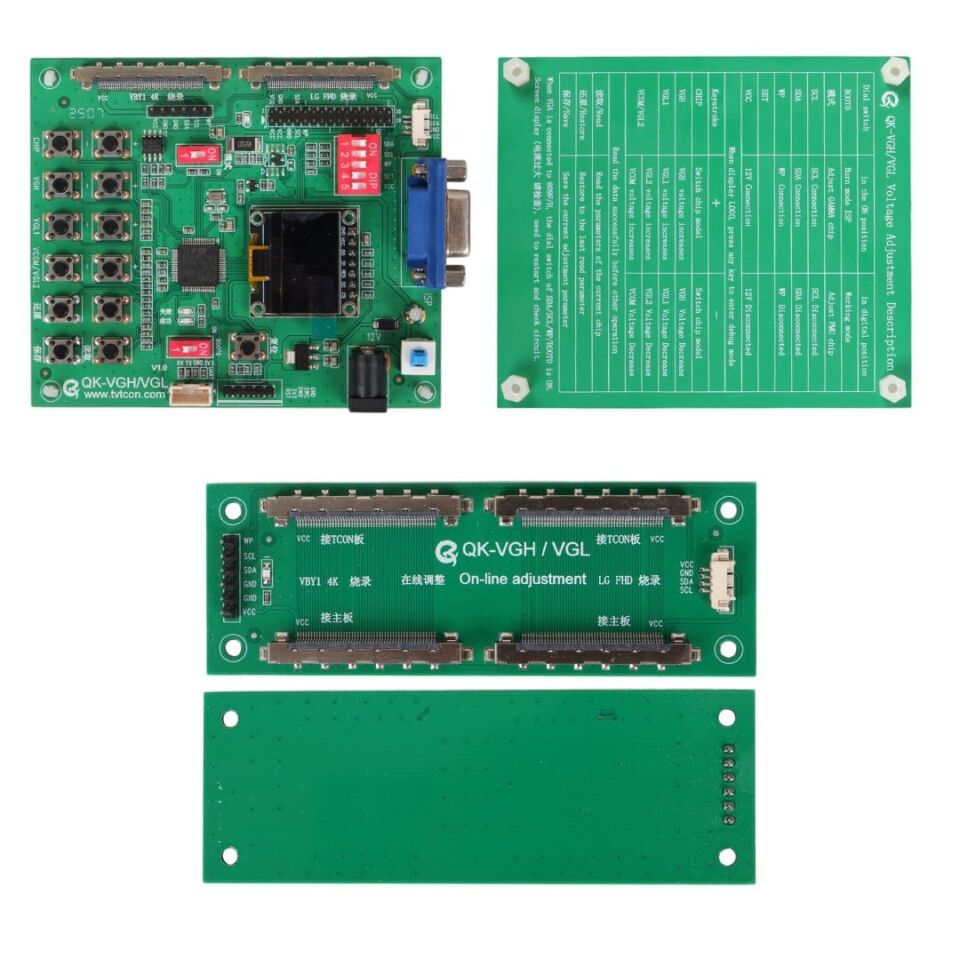

- 1 x QK-VGH/VGL V1.0 Ana Kontrol Kartı
- 2 x Adaptör Kartı
- 2 x Panel Bağlantı Kartı
- 1 x T-CON Adaptör Kartı

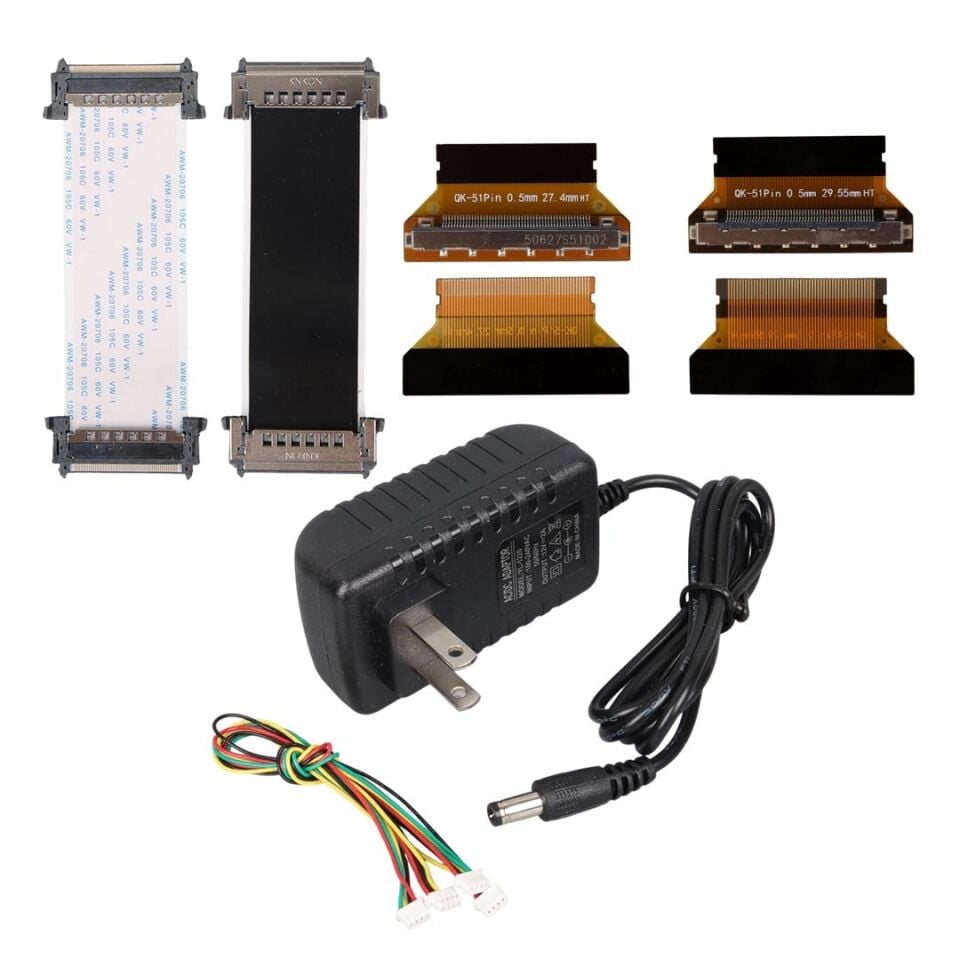

- 2 x FFC Şerit Kablo
- 2 x FPC Adaptör Kablo
- 1 x Güç Adaptörü
- 1 x Bağlantı Kablosu
- 2 x Röle Modülü
Önemli Uyarı: Bu ürün yalnızca profesyonel elektronik teknik servis personelleri ve TV panel tamir uzmanları için geliştirilmiştir. Yüksek voltaj riski ve hassas çip yapıları nedeniyle elektronik eğitimi olmayan kişilerin müdahalesi önerilmez. Karta veya TV paneline kalıcı hasar vermemek için bağlantıları yaparken güç adaptörünün takılı olmadığından ve elektrostatik deşarj (ESD) önlemlerinin alındığından emin olunuz. Ürünü nem, sıvı teması ve aşırı sıcak ortamlardan uzak tutunuz. Kit içeriğindeki aksesuar adetleri üretim serilerine göre küçük farklılıklar gösterebileceğinden kurulum öncesi görsellerdeki düzeni dikkate alınız.
