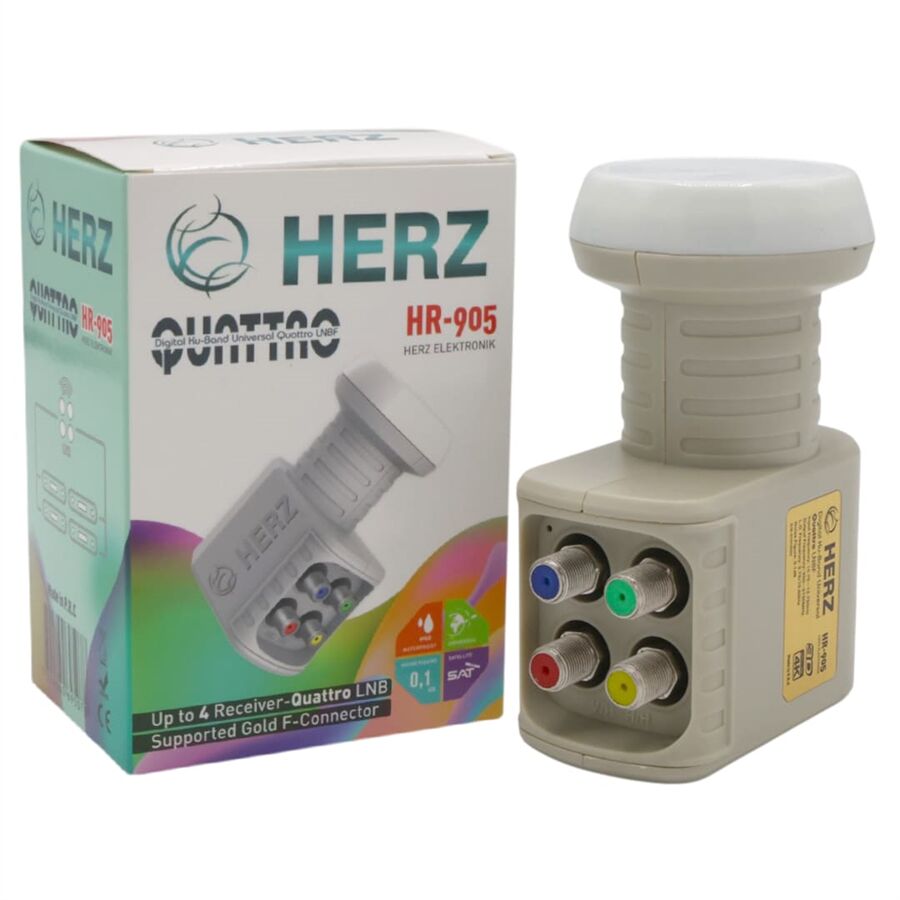

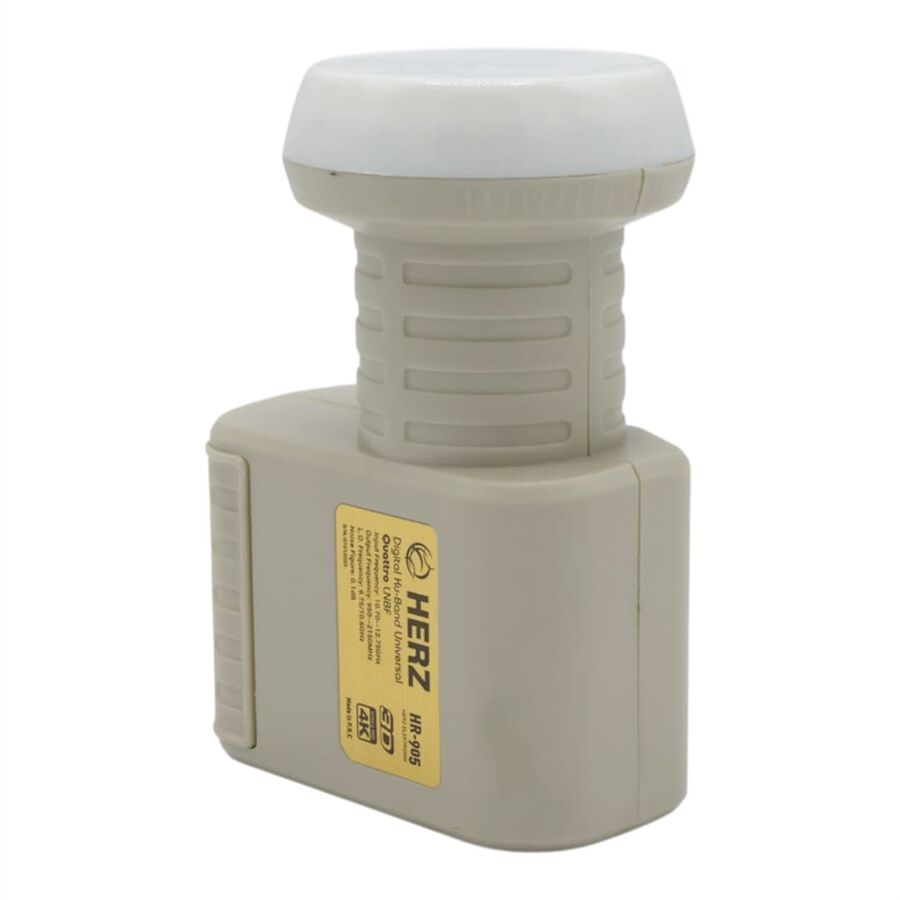

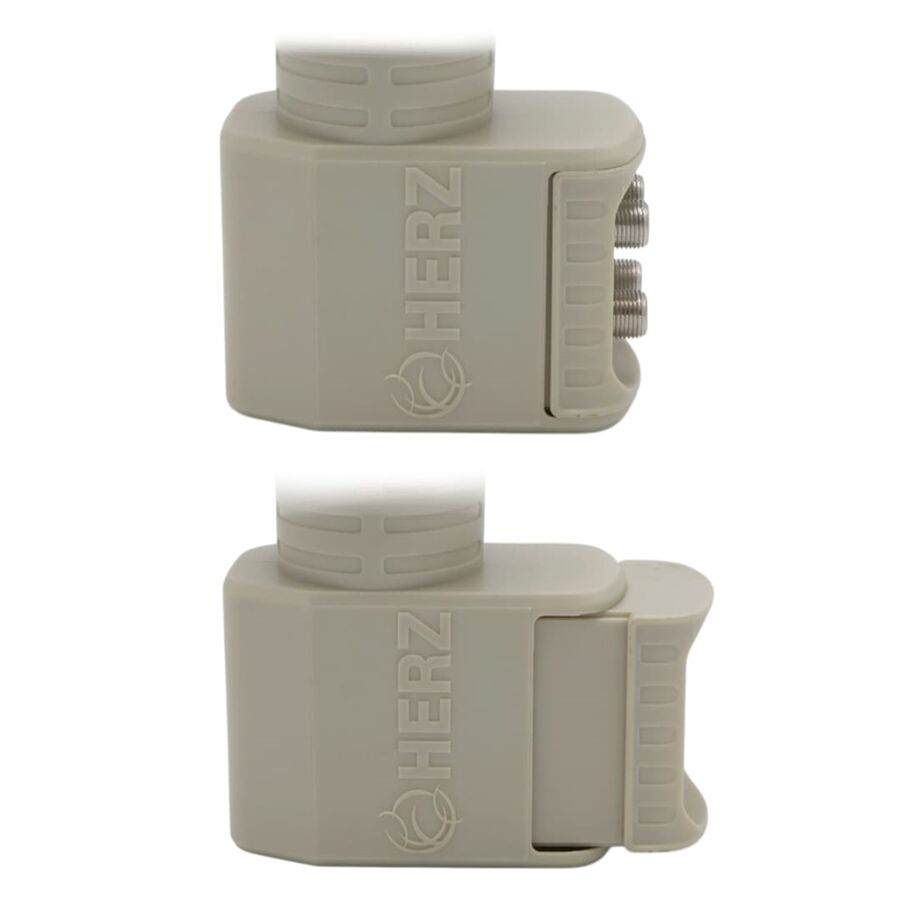

Herz HR-905 Digital Quattro Santral Tipi Ku-Band LNB - Altın Uçlu 0.1Db

Herz HR-905 Digital Quattro Santral Tipi Ku-Band LNB - Altın Uçlu 0.1dB Özellikleri

HERZ HR-905, merkezi uydu sistemleri (Multiswitch) için özel olarak tasarlanmış, yüksek performanslı bir Quattro LNB ünitesidir. Dört çıkışının her biri farklı bir frekans bandını (Yatay/Dikey ve Alçak/Yüksek) temsil eder ve bu sinyalleri merkezi dağıtıcıya ileterek çok sayıda kullanıcının aynı anda yayın almasını sağlar. 4K Ultra HD desteği ve gelişmiş LTE koruması sayesinde, modern yayın standartlarına tam uyumludur.

Teknik Özellikler:

• Giriş Frekansı (Input Frequency): 10.70 - 12.75 GHz
• Çıkış Frekansı (Output Frequency): 950 - 2150 MHz
• L.O. Frekansı (L.O. Frequency): 9.75 / 10.6 GHz (Çift LO desteği ile Universal kullanım)
• Gürültü Oranı (Noise Figure): 0.1 dB (Ultra düşük, maksimum sinyal kalitesi için)
• Dönüştürme Kazancı (Conversion Gain): 55 - 65 dB
• Kazanç Doğrusallığı (Gain Flatness): ±0.5 dB (Tipik)

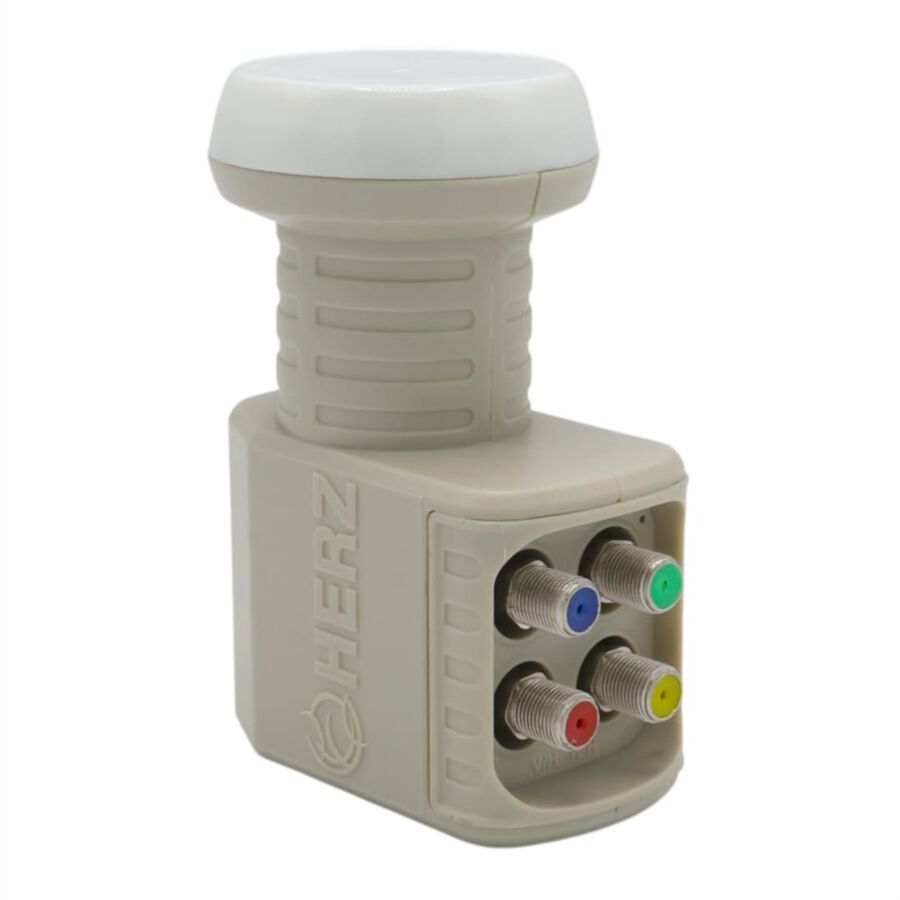

• Çıkış Sayısı: 4 bağımsız çıkış (V-Low, V-High, H-Low, H-High)
• Çapraz Konuşma (Cross Polar Isolation): >25 dB (Tipik)
• Faz Gürültüsü (Phase Noise): -55 dBc/Hz @ 1 kHz  |  -80 dBc/Hz @ 10 kHz  |  -100 dBc/Hz @ 100 kHz
• Güç Tüketimi: Maks. 120 mA (11~20V DC beslemeyle)
• Çıkış Empedansı: 75 Ohm (F-Tip konnektör)
• İşletim Sıcaklığı: -40°C ile +60°C arası
• Nem ve Dış Ortam Direnci: IP66 sınıfı su geçirmez, UV korumalı dış gövde
• LTE/EMC Koruması: Yüksek düzeyli LTE / GSM / EMC parazit engelleme
• Çözünürlük Desteği: 4K UHD, 3D ve HD yayın ile uyumlu
• Sinyal Kararlılığı: Yüksek faz gürültü direnci ve frekans kararlılığı
• Polarizasyon: Yatay ve dikey (Horizontal & Vertical) ayrımı ile Quattro yapı
• Bağlantı Tipi: Gold kaplama F-Connector
• Boyutlar: (Yaklaşık) 110 x 60 x 65 mm
• Ağırlık: (Yaklaşık) 170 g

Öne Çıkan Avantajlar:

• LTE Protected: Çevredeki 4G ve 5G mobil iletişim sinyallerinden kaynaklanan parazitleri engelleyerek uydu yayınını korur.
• Merkezi Sistem Uyumu: Quattro yapısı sayesinde Multiswitch sistemlerine mükemmel veri iletimi sağlar.
• Dayanıklı Tasarım: IP66 sertifikalı su geçirmez dış gövde ile tüm hava koşullarında güvenli çalışma.
• Gold F-Connector Desteği: Altın kaplama konnektör kullanımıyla korozyona karşı maksimum direnç ve daha iyi iletkenlik.

Kullanım Alanları:

• Apartman ve sitelerdeki merkezi uydu dağıtım (Multiswitch) projeleri.
• Oteller, hastaneler ve kamu binaları gibi çoklu TV izleme noktası olan yerler.
• 4K UHD kalitesinde yüksek çözünürlüklü yayın altyapıları.
