Dual MOSFET Zamanlayıcı Röle Modülü 5V-30V Dijital Ekranlı Ve Tetiklemeli Timer Devresi

Dual MOSFET Zamanlayıcı Röle Modülü 5V-30V Dijital Ekranlı ve Tetiklemeli Timer Devresi Özellikleri

Dual MOSFET zamanlayıcı röle modülü, endüstriyel otomasyon, hobi elektroniği ve motor kontrol projelerinizde hassas zamanlama ve güç yönetimi sağlamak amacıyla özel olarak tasarlanmıştır. Çift MOSFET (Dual MOSFET) paralel çıkış yapısı sayesinde geleneksel mekanik rölelerin sunduğu sınırlı anahtarlama ömrü ve ark oluşturma risklerini tamamen ortadan kaldırır. 5V ile 30V DC geniş çalışma voltaj aralığını destekleyen modül, mikroişlemci tabanlı dijital göstergesi üzerinden ayarlanabilir geniş zaman dilimleri sunar. Üzerinde yer alan entegre butonlar (SET, STOP, UP, DOWN) yardımıyla gecikmeli açma, döngüsel çalıştırma (loop) ve harici tetikleme gibi çoklu mod parametreleri kolaylıkla konfigüre edilebilir. Optokuplör izolasyonlu tetikleme girişi, sinyal gürültülerini filtreleyerek hassas kontrol kartlarınızı ve ana mikrodenetleyicinizi parazitlerden korur. Gerçek zamanlı voltaj ve zaman takibi sağlayan 7 segment LED ekran, net okunabilirlik sunarken enerji tasarrufu modu ile ekran koruması sağlar. Yüksek akım ve güç taşıma kapasitesi sayesinde solenoid valfler, DC motorlar, LED aydınlatma sistemleri ve ısıtıcı elemanların anahtarlanmasında üstün performans gösterir.

Teknik Detaylar:

• Marka Model: Weko JL-801-V1.3 Dual MOSFET Timer Module
• Çalışma Voltajı: DC 5V - 30V (Geniş Voltaj Desteği)
• Tetikleme Sinyal Voltajı: DC 3.0V - 24V (Optokuplör İzolasyonlu)
• Çıkış Kapasitesi: DC 5V - 30V, Sürekli 15A (Soğutucu ile Maksimum 30A)
• Çıkış Gücü: Maksimum 400W
• Anahtarlama Elemanı: Çift Paralel Bağlantılı Güç MOSFET (Rds(on) Düşük Direnç)
• Zaman Aralığı: 0.1 Saniye - 999 Dakika (Sürekli Ayarlanabilir)
• Ekran Tipi: 3 Haneli Kırmızı 7-Segment LED Dijital Ekran

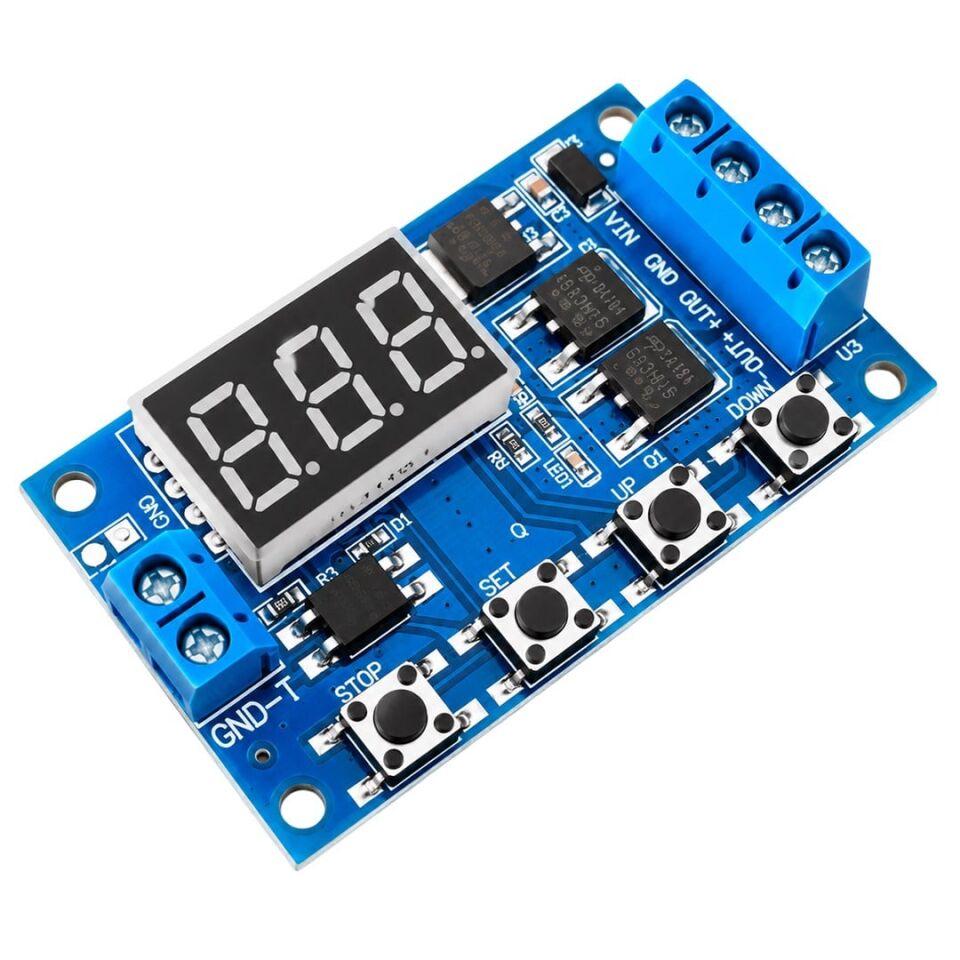

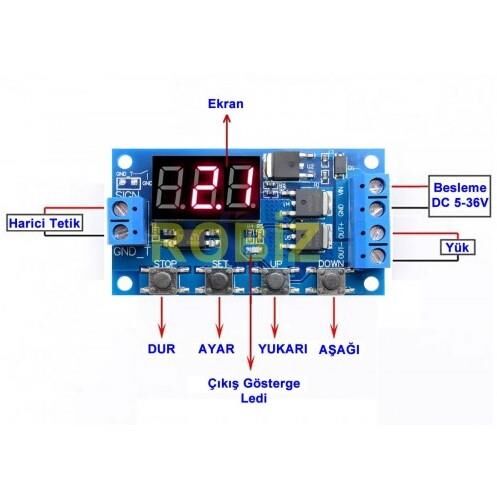

• Kontrol Butonları: STOP, SET, UP, DOWN Fiziksel Tact Butonlar

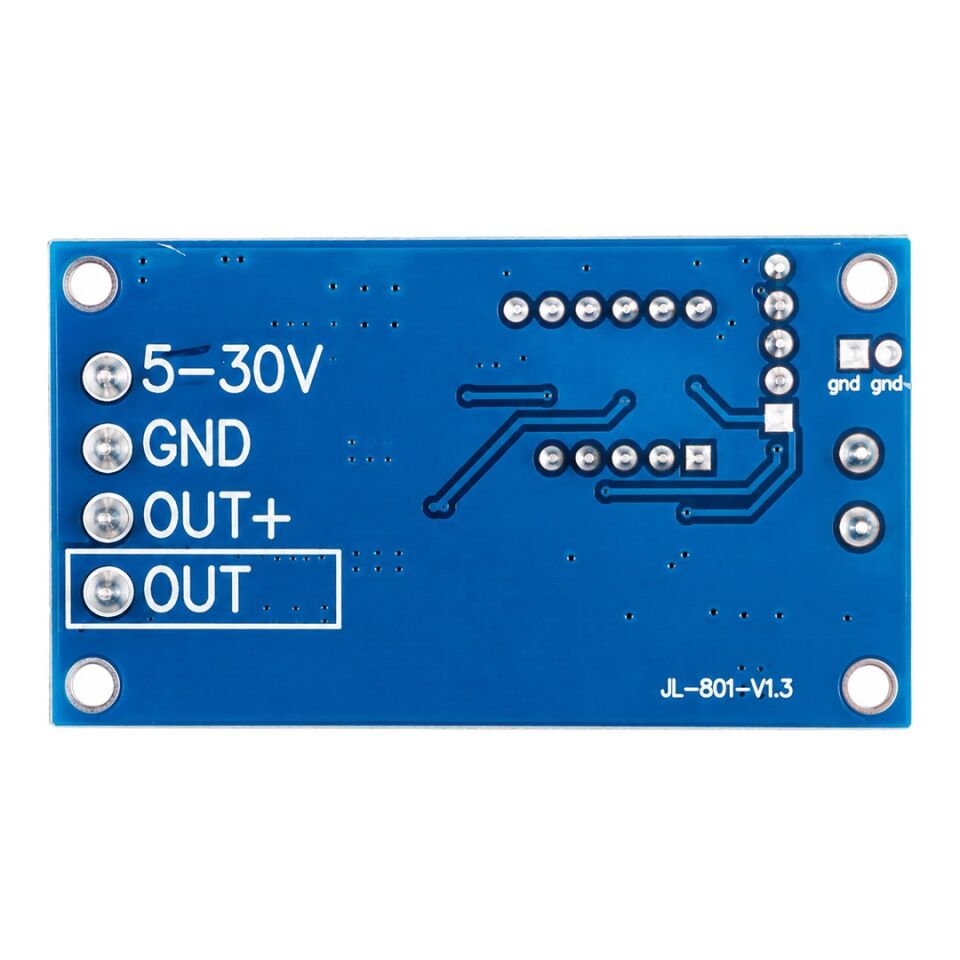

• Tetikleme Girişi: Harici Tetikleme (GND-T / TRIG) Desteği
• Dönüştürücü / Güç İzolatörü: Dahili Optokuplör (Parazit Önleyici)
• Durgun Akım (Quiescent Current): 20mA
• Çalışma Akımı: 50mA
• Çalışma Sıcaklığı: -40°C ile +85°C
• Klemens Tipi: Vidalı Güç ve Sinyal Klemens Bloğu

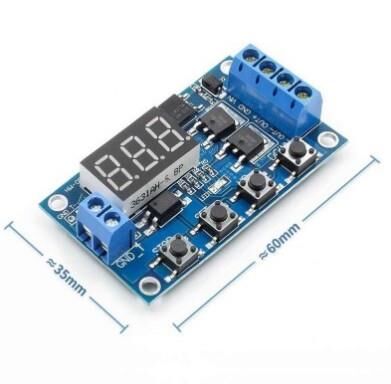

• Boyutlar: 60 mm x 34 mm x 12 mm
• Paket İçeriği:
  • 1 Adet Dual MOSFET Dijital Zamanlayıcı Röle Modülü

Kullanım Alanları:

• DC motor yön, hız ve zaman ayarlı başlatma/durdurma sistemlerinde
• Solenoid valf, su pompası ve otomatik sulama zamanlayıcı otomasyonlarında
• Endüstriyel üretim hatlarında tekrarlayan döngüsel (Loop) anahtarlama uygulamalarında
• Yüksek güçlü LED aydınlatma, flaşör ve strobe ışık zamanlama kontrollerinde
