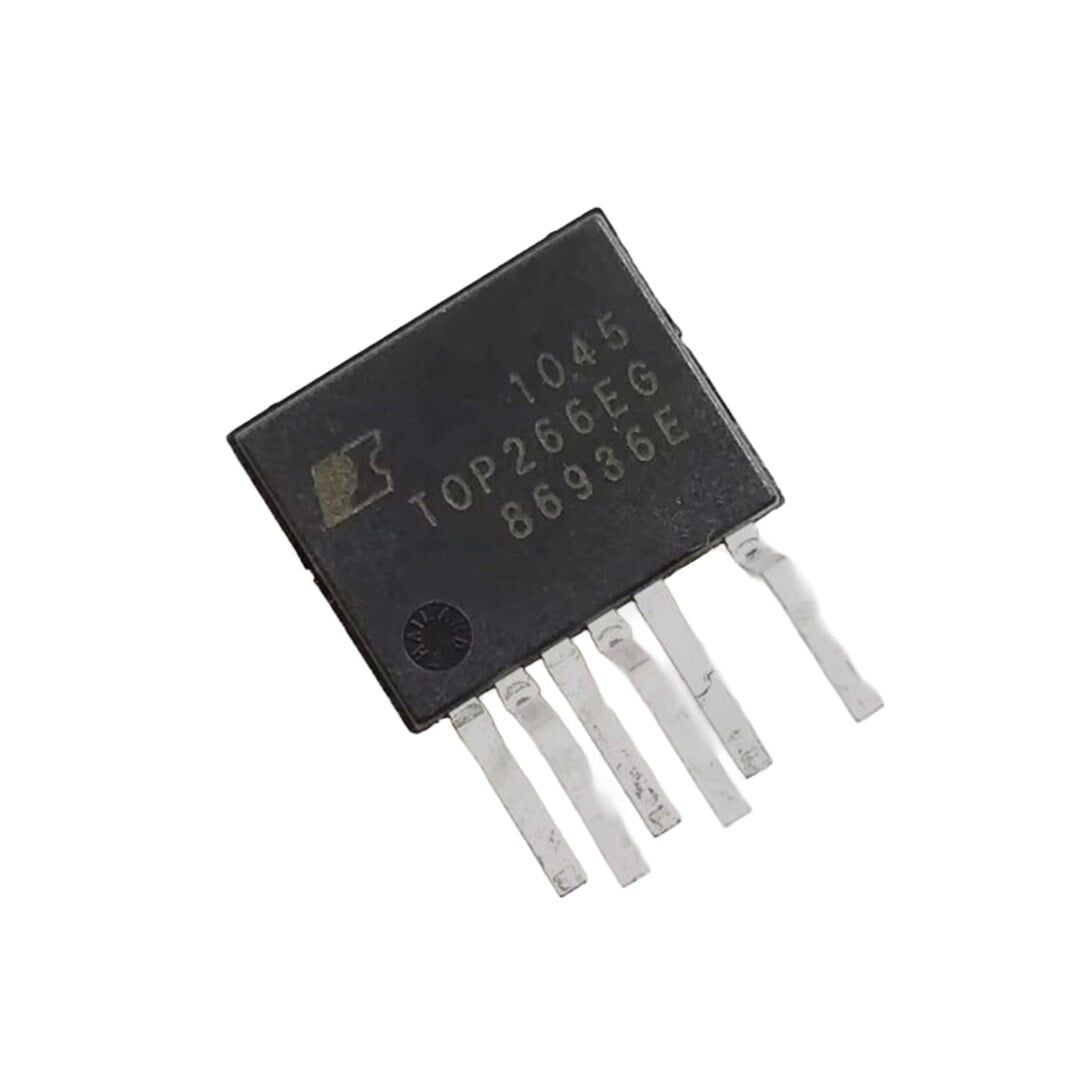

Ayt TOP266EG Enhanced Ecosmart Integrated Off-Line Switcher Entegre
TOP266EG Enhanced EcoSmart Integrated Off-Line Switcher Entegre Özellikleri
Güç kaynağı tasarımlarında yüksek verimlilik, düşük enerji tüketimi ve kompakt çözümler arayanlar için tasarlanan TOP266EG, Power Integrations tarafından geliştirilmiş gelişmiş bir Off-Line anahtarlamalı güç kaynağı (SMPS) entegresidir. Bünyesinde barındırdığı EcoSmart teknolojisi sayesinde özellikle bekleme (standby) modunda enerji tüketimini minimuma indirir ve küresel enerji tasarrufu standartlarıyla tam uyum sağlar.
Bu entegre; 725 V gücündeki bir MOSFET'i, yüksek voltajlı anahtarlamalı akım kaynağını, çok modlu PWM kontrolörünü, osilatörü, termal koruma devresini ve diğer koruma özelliklerini tek bir monolitik çip üzerinde birleştirir. Bu sayede harici bileşen ihtiyacını önemli ölçüde azaltarak kart tasarımlarında hem alandan hem de maliyetten tasarruf etmenizi sağlar.
Ürün Özellikleri ve Avantajları
- Yüksek Entegrasyon: Voltaj algılama, akım sınırlama, osilatör ve 725 V MOSFET tek bir paket içinde yer alarak devre tasarımını basitleştirir.
- EcoSmart Teknolojisi: Çok düşük yüklerde ve bekleme modunda güç tüketimini otomatik olarak azaltarak üstün enerji verimliliği sunar.
- Çoklu Koruma Fonksiyonları: Çıkış aşırı voltaj koruması (OVP), hat aşırı voltaj koruması, hat düşük voltaj koruması (UVLO), aşırı akım sınırlaması ve otomatik yeniden başlatma (auto-restart) özelliklerine sahiptir.
- Hassas Termal Koruma: Entegre iç sıcaklığı güvenli sınırı aştığında sistemi otomatik olarak kapatan ve sıcaklık düştüğünde yeniden başlatan termal koruma (OTP) mekanizması barındırır.
- Düşük EMI (Elektromanyetik Parazit): Frekans titretme (frequency jittering) özelliği sayesinde elektromanyetik parazitleri minimuma indirir ve EMI filtre maliyetlerini düşürür.
Teknik Özellikler
- Marka / Üretici: Power Integrations
- Ürün Kodu: TOP266EG
- Paket Tipi: eSIP-7C
- Maksimum MOSFET Voltajı: 725 V
- Çıkış Gücü (Açık Çerçeve / Evrensel Voltaj): Ortalama 39 W (Tasarım koşullarına ve soğutmaya bağlı olarak değişiklik gösterebilir)
- Çıkış Gücü (Açık Çerçeve / 230 VAC): Ortalama 53 W (Tasarım koşullarına ve soğutmaya bağlı olarak değişiklik gösterebilir)
- Çalışma Frekansı: 132 kHz (Normal modda optimize edilmiş yüksek frekans performansı)
Kullanım Alanları
- LCD Monitörler ve TV Güç Kaynakları
- Dizüstü Bilgisayar ve Netbook Adaptörleri
- Yazıcı, Tarayıcı ve Diğer Ofis Cihazlarının Besleme Üniteleri
- Endüstriyel Güç Kaynakları ve Ölçüm Cihazları
- Set-Top Box (Uydu Alıcıları) ve Ev Elektroniği
