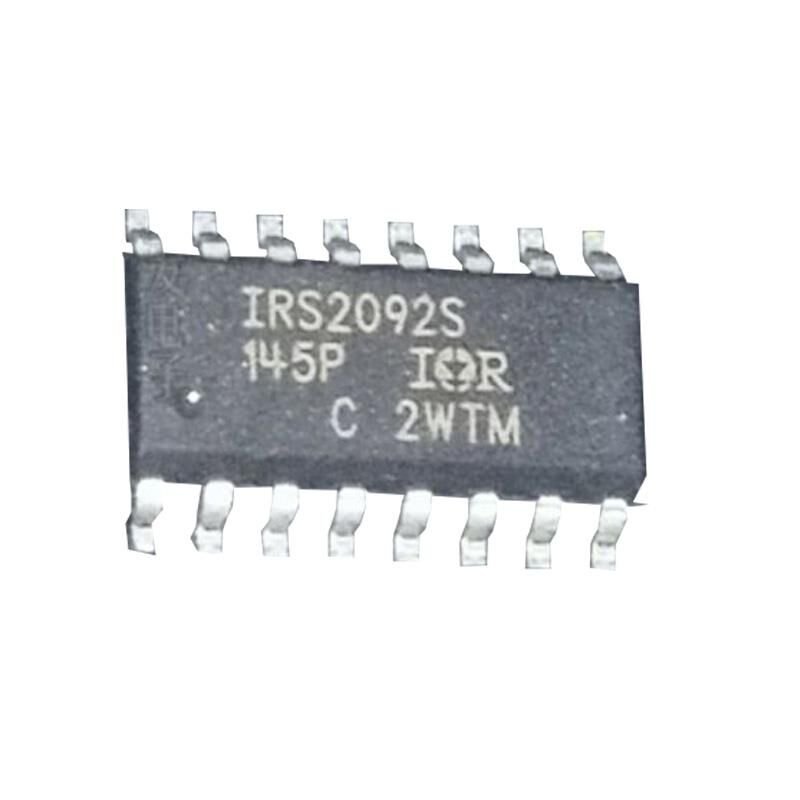

Ayt IR 2092S SMD Entegre Devre Transistör

IR 2092S SMD Entegre Özellikleri

IR 2092S (IRS2092S), ses dünyasında devrim yaratan Class D amplifikatör tasarımları için özel olarak geliştirilmiş, yüksek voltajlı ve yüksek performanslı bir ses sürücü entegresidir. Bu ileri teknoloji bileşen, hata amplifikatörü, PWM karşılaştırıcı, kapı sürücüsü (gate driver) ve kapsamlı koruma devrelerini tek bir SOIC-16 paketinde birleştirerek mühendislere kompakt ve güçlü çözümler sunar. Geleneksel analog amplifikatörlere kıyasla %90'ın üzerinde enerji verimliliği sağlayan bu entegre, ısınma sorunlarını minimize ederken ses kalitesinden ödün vermeyen profesyonel projeler için idealdir. IRS2092S, özellikle yüksek güçlü çıkışlar için optimize edilmiş olup, harici MOSFET'ler ile kullanıldığında 500W ve üzeri güç seviyelerine kolaylıkla ulaşabilir. Dahili "dead-time" (ölü zaman) kontrolü sayesinde anahtarlama sırasında oluşabilecek kısa devre risklerini ortadan kaldırarak sistem kararlılığını en üst düzeye çıkarır. Gürültü bastırma performansı ve çok düşük toplam harmonik bozulma (THD+N) oranları, Hi-Fi ses sistemlerinden endüstriyel ses yayın cihazlarına kadar geniş bir yelpazede güvenle kullanılmasını sağlar. SMD yapısı sayesinde modern PCB dizgi süreçlerine tam uyum sağlar ve devre kartı üzerinde minimum alan kaplayarak taşınabilir ses çözümleri üretilmesine olanak tanır.

Teknik Detaylar:

• Marka Model: International Rectifier / Infineon IRS2092S
• Ürün Tipi: Yüksek Voltajlı Class D Ses Sürücü Kontrolcüsü
• Malzeme Yapısı: SMD (Yüzey Montaj Cihazı) - SOIC-16
• Çalışma Gerilimi: +/- 100V DC Maksimum (VCC-VSS Aralığı)
• Çıkış Gücü Kapasitesi: Uygun MOSFET'lerle 500W+ (Harici Destekli)
• Programlanabilir Ölü Zaman: 25ns, 45ns, 75ns ve 105ns seçenekleri
• PWM Frekansı: 800kHz'e kadar ayarlanabilir anahtarlama hızı
• Koruma / Güvenlik Sınıfı: Çift yönlü aşırı akım koruması (OCP) ve Düşük voltaj kilitleme (UVLO)
• Toplam Harmonik Bozulma: %0.01 THD+N (Tipik değerler)
• Gate Sürücü Akımı: +1.0A Kaynak / -1.2A Batma Akımı
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası endüstriyel standart
• Hata Amplifikatörü Kazancı: Yüksek açık döngü kazancı ile hassas modülasyon
• Besleme Akımı: 10mA (Sessiz/Bekleme Modunda)
• Gürültü Redüksiyonu: Dahili "Click-less" başlatma ve durdurma yönetimi
• Paket İçeriği:
• 1 Adet IR 2092S SMD Entegre
• Antistatik Koruyucu Ambalaj

Kullanım ve Uygulama Alanları:

• Yüksek Güçlü Ev Sinema Sistemleri ve Receiver Üniteleri
• Profesyonel Konser ve Etkinlik Ses Mikserleri
• Otomobil Ses Amplifikatörleri (Amfi Devreleri)
• Aktif Stüdyo Monitörleri ve Subwoofer Sürücüleri
• Endüstriyel Ses Yayını ve Genel Seslendirme Sistemleri
